불량 칩 0.001%를 찾아내는 사람들
반도체 칩의 수율이 99%라면, 100개 중 1개가 불량입니다. 문제는 하루에 100만 개의 칩을 생산한다면, 불량 칩도 1만 개가 나온다는 것입니다. 이 1만 개가 스마트폰, 자동차, 서버에 들어가면 어떻게 될까요? 갑자기 꺼지는 스마트폰, 주행 중 멈추는 전기차, 다운되는 데이터센터. 단 하나의 불량 칩이 수백만 사용자에게 영향을 줄 수 있습니다.
반도체 테스트 엔지니어는 이 불량 칩을 찾아내는 사람들입니다. 웨이퍼를 개별 칩으로 자르기 전부터 테스트를 시작하고, 패키징이 완료된 후 최종 테스트를 거칩니다. 정상 전압뿐 아니라 최저·최고 전압, 영하 40도부터 영상 150도까지, 고속 동작부터 저전력 모드까지 모든 조건을 시뮬레이션합니다. 목표는 명확합니다. 불량률 0.001% 이하. 100만 개 중 10개 미만. 이것이 반도체 산업이 요구하는 품질 기준입니다.
반도체 테스트 엔지니어 – 칩의 최종 심판자
반도체 테스트 엔지니어는 완성된 칩의 전기적 특성, 동작 속도, 신뢰성을 검증하고 양품과 불량품을 선별하는 사람들입니다. 테스트는 크게 두 단계로 나뉩니다. 첫 번째는 웨이퍼 테스트 (Wafer Test, EDS: Electrical Die Sorting)입니다. 웨이퍼를 개별 칩으로 자르기 전, 웨이퍼 위의 수백~수천 개 칩을 하나하나 프로빙(Probing)하며 전기적 동작을 확인합니다. 불량 칩을 미리 찾아내 패키징 비용을 절약하는 것이 목표입니다.
프로빙 (Probing): 웨이퍼 위의 칩에 미세한 탐침(Probe)을 접촉시켜 전기 신호를 주고받는 과정입니다. 수백 개의 핀에 동시에 탐침을 접촉시켜 칩의 동작을 확인합니다.
두 번째는 패키지 테스트 (Package Test, Final Test)입니다. 패키징이 완료된 최종 제품 형태의 칩을 ATE(Automatic Test Equipment)라는 자동 테스트 장비에 넣고 수천 가지 조건에서 동작을 검증합니다. 정상 전압뿐 아니라 최저·최고 전압, -40도~150도 온도 범위, 고속 동작, 저전력 모드 등 모든 환경을 시뮬레이션합니다.
ATE (Automatic Test Equipment): 반도체 칩을 자동으로 테스트하는 장비입니다. 한 번에 수백 개의 칩을 동시 테스트하며, 전압·전류·주파수·타이밍을 정밀 측정합니다. 테라다인(Teradyne), 애드밴테스트(Advantest) 등이 대표적 제조사입니다.
테스트 엔지니어는 단순히 장비를 돌리는 사람이 아닙니다. 어떤 조건에서 테스트할지 설계하고, 불량 패턴을 분석하며, 수율(Yield)을 높이기 위해 공정팀·설계팀과 협업합니다. 삼성전자 메모리 사업부의 한 테스트 엔지니어는 “우리가 놓친 불량 칩 하나가 고객사 제품 100만 대에 들어갈 수 있다”고 강조합니다. 테스트는 품질 보증의 마지막 보루입니다.
반도체 테스트 엔지니어의 주요 업무 – 프로빙, 최종 테스트, 수율 분석
반도체 테스트 엔지니어의 업무는 크게 세 가지로 나뉩니다.
첫째는 테스트 프로그램 개발입니다. ATE 장비에 어떤 신호를 넣고, 어떤 결과를 기대하는지 정의하는 프로그램을 작성합니다. 예를 들어 DRAM 칩은 수십억 개의 메모리 셀에 데이터를 쓰고 읽는 동작을 반복 테스트해야 합니다. 메모리 셀 하나라도 데이터를 잃으면 불량입니다. 테스트 엔지니어는 마치(March) 알고리즘, 체커보드(Checkerboard) 패턴 등 다양한 테스트 패턴을 프로그래밍합니다.
마치 알고리즘 (March Algorithm): 메모리의 모든 셀에 순차적으로 데이터를 쓰고 읽으며 불량을 찾는 테스트 방식입니다. March C, March LR 등 여러 변형이 있으며, 메모리 테스트의 표준 방법입니다.
둘째는 실제 테스트 실행 및 데이터 분석입니다. 웨이퍼 한 장에는 수백~수천 개의 칩이 있고, 각 칩을 몇 초~몇 분 동안 테스트합니다. ATE 장비는 하루 24시간 쉬지 않고 돌아가며, 테스트 엔지니어는 결과 데이터를 실시간으로 모니터링합니다. “웨이퍼 왼쪽 하단 영역에서 불량률이 급증했다”는 패턴이 보이면, 즉시 공정팀에 피드백합니다. 해당 영역의 공정 파라미터에 문제가 있을 가능성이 큽니다.
셋째는 수율 향상 (Yield Improvement)입니다. 수율은 전체 칩 중 양품 비율입니다. 수율이 90%라면 100개 중 10개가 불량입니다. 테스트 엔지니어는 불량 칩의 데이터를 분석해 불량 원인을 찾아냅니다. “특정 전압에서만 실패한다” “고온에서만 불량이 발생한다” 같은 패턴을 발견하면, 설계팀 또는 공정팀과 협업해 근본 원인을 제거합니다. 수율 1%를 올리면 수백억 원의 매출 증가로 이어집니다.
수율 (Yield): 전체 제조된 칩 중 양품의 비율입니다. 예를 들어 웨이퍼 한 장에 1,000개 칩이 있고 950개가 양품이면 수율은 95%입니다. 반도체 산업에서 수율은 수익성을 결정하는 핵심 지표입니다.
테스트 엔지니어는 또한 신뢰성 테스트 (Reliability Test)도 담당합니다. 정상 동작하는 칩이라도 1년 후, 10년 후에도 제대로 작동할까요? 고온 고습 테스트(HTOL: High Temperature Operating Life), 온도 사이클 테스트(Temperature Cycling), 전압 스트레스 테스트(Voltage Stress) 등을 통해 칩의 장기 신뢰성을 검증합니다. 자동차용 반도체는 최소 15년, 산업용 반도체는 20년 이상 동작해야 하므로, 신뢰성 테스트가 특히 중요합니다.
HTOL (High Temperature Operating Life): 칩을 고온(보통 125도~150도)에서 장시간(수백~수천 시간) 동작시키며 고장 여부를 확인하는 가속 수명 테스트입니다. 몇 년치 수명을 몇 주 만에 검증할 수 있습니다.
테스트의 무기 – ATE, 프로브 카드, 테스트 소켓
반도체 테스트 엔지니어는 다양한 첨단 장비와 소프트웨어를 사용합니다.

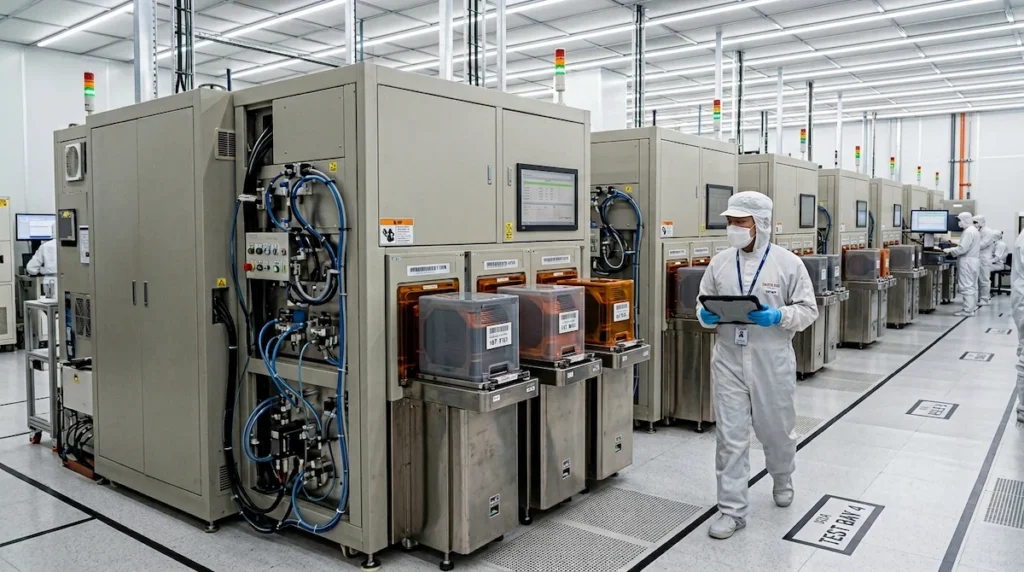

가장 핵심은 ATE (Automatic Test Equipment)입니다. 테라다인(Teradyne) J750, 애드밴테스트(Advantest) V93000 같은 장비는 한 번에 수백 개의 칩을 동시 테스트하며, 각 칩에 수천 가지 신호를 보내고 응답을 측정합니다. 최신 ATE는 초당 수 기가헤르츠(GHz) 속도로 신호를 생성하며, 나노초(ns) 단위로 타이밍을 제어합니다. 가격은 장비 한 대당 수억~수십억 원입니다.
프로브 카드 (Probe Card)는 웨이퍼 테스트 시 사용하는 핵심 도구입니다. 수백~수천 개의 미세 탐침이 배열된 카드로, 웨이퍼 위의 칩에 정확히 접촉해 전기 신호를 전달합니다. 탐침 하나의 두께는 수십 마이크로미터로, 머리카락보다 얇습니다. 수백 개의 탐침이 동시에 수 마이크로미터 오차 범위 내에서 정확히 접촉해야 하므로, 프로브 카드 제작 자체가 고난이도 기술입니다. FormFactor, Technoprobe 같은 전문 기업이 제작합니다.
테스트 소켓 (Test Socket)은 패키지 테스트에서 칩을 ATE에 연결하는 인터페이스입니다. 칩을 소켓에 끼우면 수백~수천 개의 핀이 정확히 연결되며, 고속 신호도 왜곡 없이 전달되어야 합니다. 최신 고속 칩(예: DDR5 메모리, PCIe 5.0 인터페이스)은 신호 주파수가 수 기가헤르츠에 달하므로, 소켓 설계가 매우 까다롭습니다.
테스트 프로그램은 테스트 소프트웨어로 작성합니다. Teradyne IG-XL, Advantest SmarTest 같은 전용 언어로 코딩하며, C/C++, Python도 사용합니다. 테스트 시퀀스, 타이밍, 전압 레벨, 합격 기준 등을 정의합니다. 숙련된 테스트 엔지니어는 수천 줄의 테스트 코드를 작성하며, 디버깅 능력도 필수입니다.
데이터 분석 툴도 중요합니다. 하루에 수백만 개의 칩을 테스트하면 수십 기가바이트(GB)의 데이터가 쌓입니다. 이 데이터를 분석해 불량 패턴을 찾아내는 것이 테스트 엔지니어의 핵심 역량입니다. Python, MATLAB, JMP 같은 통계 소프트웨어를 사용하며, 머신러닝을 적용해 불량 예측 모델을 만들기도 합니다.
실제 업무 – 반도체 테스트 엔지니어의 하루
SK하이닉스 이천 FAB의 DRAM 테스트팀 엔지니어는 오전에 가장 먼저 전날 밤 돌린 테스트 결과를 확인합니다. 웨이퍼 200장, 칩 20만 개를 테스트했고, 수율은 94.2%입니다. 목표는 95% 이상입니다. 불량 맵(Fail Map)을 분석하니, 웨이퍼 가장자리 영역에서 불량률이 높습니다. 공정팀에 데이터를 전달합니다.
10시에는 새로운 제품의 테스트 프로그램을 개발합니다. 차세대 DDR5 메모리 칩의 첫 샘플이 나왔고, 테스트 프로그램을 짜야 합니다. 데이터시트를 보며 동작 전압 1.1V, 클럭 속도 6.4Gbps, 타이밍 스펙을 확인합니다. IG-XL 언어로 테스트 시퀀스를 코딩합니다. “전압 1.1V에서 모든 메모리 셀에 0→1→0 패턴 반복 1,000회.”
11시에는 ATE 장비 앞에서 첫 테스트를 실행합니다. 샘플 10개를 소켓에 장착하고 테스트를 시작합니다. 3분 후 결과가 나옵니다. 10개 중 8개 합격, 2개 불량. 불량 칩의 로그를 분석하니 특정 메모리 셀 영역에서 데이터 손실이 발생했습니다. 설계팀에 보고합니다.
점심 식사 후 오후에는 신뢰성 테스트 데이터를 분석합니다. 125도 고온에서 1,000시간 동작시킨 HTOL 테스트 결과, 샘플 100개 중 1개에서 고장이 발생했습니다. 고장률 1%는 목표(0.1% 이하)를 초과합니다. 고장 칩을 물리 분석(FA: Failure Analysis)팀에 보내 원인 규명을 요청합니다.
물리 분석 (FA: Failure Analysis): 불량 칩을 현미경, X-Ray, FIB(Focused Ion Beam) 등으로 분석해 고장 원인을 찾는 과정입니다. 금속 배선 단선, 트랜지스터 파괴, 오염물 등을 나노미터 수준에서 확인합니다.
오후 4시경에는 수율 향상 회의에 참석합니다. 공정팀, 설계팀, 패키징팀이 모여 수율 94.2%를 95%로 올리기 위한 방안을 논의합니다. 테스트 엔지니어는 “웨이퍼 가장자리 불량이 증가 추세”라고 보고하며, 공정팀은 해당 영역의 박막 두께를 재조정하기로 결정합니다.
퇴근 전에는 내일 테스트할 웨이퍼 300장과 ATE 장비 10대의 스케줄을 점검합니다. 야간 자동 테스트가 돌아갈 준비를 마칩니다. 내일 아침 결과를 확인할 것입니다.
테스트 엔지니어와 다른 직군의 차이
반도체 테스트 엔지니어는 검증 엔지니어, 공정 엔지니어와 협업하지만, 역할이 명확히 다릅니다.
검증 엔지니어는 칩이 만들어지기 전 가상 시뮬레이션으로 회로 동작을 검증합니다. 반면 테스트 엔지니어는 칩이 만들어진 후 실제 물리적 칩을 전기적으로 테스트합니다. 검증은 설계 단계, 테스트는 제조 단계입니다.
공정 엔지니어는 웨이퍼에 회로를 새기는 FAB 공정을 담당합니다. 반면 테스트 엔지니어는 완성된 웨이퍼와 패키지 칩의 동작을 확인합니다. 공정팀이 “만드는” 사람이라면, 테스트팀은 “검사하는” 사람입니다.
근무 환경도 다릅니다. 검증 엔지니어는 사무실에서 컴퓨터로 작업하고, 공정 엔지니어는 클린룸에서 방진복을 입고 일합니다. 테스트 엔지니어는 테스트 공장(보통 OSAT 또는 FAB 내 테스트 라인)에서 ATE 장비를 다루며, 일부는 사무실에서 데이터 분석을 합니다.
| 구분 | 검증 엔지니어 | 공정 엔지니어 | 테스트 엔지니어 |
|---|---|---|---|
| 작업 시점 | 설계 완료 후 (제조 전) | 웨이퍼 제조 중 | 칩 완성 후 |
| 업무 대상 | 가상 회로 (시뮬레이션) | 웨이퍼 (물리적 공정) | 완성된 칩 (전기적 테스트) |
| 핵심 기술 | SystemVerilog, UVM | 포토, 식각, 박막 | ATE, 프로그래밍, 통계 분석 |
| 근무 환경 | 사무실 | 클린룸 (FAB) | 테스트 공장 + 사무실 |
| 협업 대상 | 설계팀 | 장비팀, 재료팀 | 공정팀, 설계팀, 패키징팀 |
| 주요 툴 | VCS, Questa | ASML, Lam Research | ATE (Teradyne, Advantest) |
반도체 테스트 엔지니어의 솔직한 이야기
“우리는 칩의 마지막 문지기입니다”
“설계팀이 만들고, 공정팀이 제조하고, 패키징팀이 완성하면, 우리가 최종 판결을 내립니다. ‘이 칩은 세상에 나갈 자격이 있는가?’ 우리가 놓친 불량 칩 하나가 고객사 제품 100만 대에 들어갈 수 있어요. 그 무게감이 우리를 긴장하게 만들지만, 동시에 보람도 큽니다. 우리 손을 거친 칩은 완벽합니다.”
“수율 1% 올리는 게 수백억 원입니다”
“수율이 94%에서 95%로 오르면 뭐가 달라질까요? 웨이퍼 한 장당 양품이 10개 더 나옵니다. 하루 웨이퍼 1,000장을 생산하면 양품 1만 개 증가, 한 달이면 30만 개, 칩 하나 가격이 5만 원이라면 월 150억 원 매출 증가입니다. 우리가 불량 패턴을 분석해 공정을 개선하면 회사 수익이 직접 늘어나요. 이게 테스트 엔지니어의 진짜 가치입니다.”
“ATE 장비 한 대가 수십억 원, 근데 고장 나면…”
“테스트 라인에 ATE 장비가 20대 있는데, 한 대 가격이 50억 원입니다. 총 1,000억 원어치 장비가 24시간 돌아가요. 근데 장비 한 대가 고장 나면? 그 순간부터 시간당 수천만 원 손실입니다. 장비 담당 엔지니어가 달려와 긴급 수리하고, 우리는 다른 장비로 물량을 소화하느라 밤샘 작업합니다. 긴장의 연속이지만, 그만큼 책임감도 큽니다.”
“자동차 반도체 테스트는 정말 악랄합니다”
“소비자용 칩은 0~70도 범위만 테스트하면 되는데, 자동차용은 -40도~150도입니다. 진동 테스트, 전압 변동 테스트, 1,000시간 연속 동작 테스트… 6개월 동안 테스트만 해요. 샘플 1,000개 중 하나라도 고장 나면 전체 설계를 다시 검토해야 합니다. 하지만 이 과정을 거쳐야 도로 위 수백만 대 차량이 안전하게 달릴 수 있습니다. 힘들지만 자부심은 큽니다.”
주요 기업과 2026년 채용 트렌드
국내에서 반도체 테스트 엔지니어를 가장 많이 채용하는 기업은 삼성전자, SK하이닉스, 그리고 OSAT 기업들입니다.
삼성전자는 메모리 사업부(화성, 평택)와 시스템LSI 사업부(기흥)에서 DRAM, NAND, AP 칩의 테스트를 담당합니다. 특히 DDR5, LPDDR5X 같은 고속 메모리와 Exynos AP의 테스트 인력을 지속 채용하고 있습니다. SK하이닉스는 이천과 청주 FAB에서 DRAM과 NAND 테스트를 수행하며, HBM 테스트 전문 인력을 대폭 확충하고 있습니다. HBM은 12층 적층 구조로 테스트 복잡도가 극히 높아, 전문 엔지니어 수요가 급증하고 있습니다.
OSAT 기업으로는 Amkor Technology가 대표적입니다. Amkor 송도 공장은 Qualcomm, NVIDIA, AMD 칩의 패키지 테스트를 담당하며, 고속 인터페이스(PCIe, DDR) 테스트 전문가를 채용합니다. ASE Korea는 인천 공장에서 모바일 AP, RF 칩의 테스트를 수행하며, RF 테스트 장비(Vector Network Analyzer) 운용 경험자를 우대합니다. JCET와 Hanmi Semiconductor도 테스트 엔지니어를 꾸준히 채용합니다.
글로벌 기업으로는 테스트 장비 제조사인 Teradyne과 Advantest가 있습니다. 이들은 ATE 장비를 판매할 뿐 아니라, 고객사(삼성, SK, TSMC)에 테스트 엔지니어를 파견하거나, 애플리케이션 엔지니어로 채용합니다. 반도체 지식과 ATE 장비 전문성을 동시에 갖춘 인력을 선호합니다.
2026년 최대 트렌드는 AI 칩과 HBM 테스트 인력 급증입니다. ChatGPT, Stable Diffusion 등 생성형 AI 서비스가 폭발적으로 성장하면서, AI 가속기(GPU, TPU, NPU)와 고속 메모리(HBM) 수요가 급증했습니다. 이들 칩은 초고속 인터페이스(수십 Gbps)와 고전력(수백 와트)으로 동작하므로, 기존 테스트 방법론으로는 검증이 어렵습니다. 고속 신호 측정, 열 관리, 대용량 데이터 처리 전문 테스트 엔지니어가 필요합니다.
또 하나의 트렌드는 자동차 반도체 테스트입니다. 전기차와 자율주행차 시장이 확대되면서, 차량용 반도체(MCU, 센서, 전력 반도체) 테스트 수요가 증가하고 있습니다. 자동차 반도체는 AEC-Q100이라는 엄격한 신뢰성 표준을 통과해야 하므로, 신뢰성 테스트 전문가가 필요합니다. 현대오토에버, 르네사스 일렉트로닉스, NXP 등이 채용을 확대하고 있습니다.
필요한 전공과 핵심 역량
반도체 테스트 엔지니어가 되기 위해서는 여러 분야의 지식이 필요합니다.
전기·전자공학과 출신은 디지털 회로와 전기적 신호 측정에 강점이 있습니다. 전압, 전류, 주파수, 타이밍 개념을 이해하고, 오실로스코프, 로직 분석기 같은 측정 장비를 다룰 수 있습니다.
컴퓨터공학과 출신은 테스트 프로그래밍과 데이터 분석에 강점이 있습니다. ATE 테스트 프로그램은 일종의 소프트웨어이므로, C/C++, Python 코딩 능력이 필수입니다. 또한 대용량 테스트 데이터를 분석하는 데 알고리즘과 통계 지식이 유용합니다.
반도체공학과는 칩 제조 전반을 이해하며, 설계팀·공정팀·패키징팀과 원활히 협업할 수 있습니다. 산업공학과는 수율 분석과 공정 최적화에 강점이 있습니다. 통계적 품질 관리(SQC), 실험 계획법(DOE) 등을 배우며, 불량 패턴 분석과 수율 향상에 기여합니다.
DOE (Design of Experiments): 실험 계획법입니다. 여러 변수(온도, 전압, 공정 파라미터 등)를 체계적으로 조합해 실험하고, 어떤 변수가 수율에 영향을 주는지 통계적으로 분석하는 방법입니다.
물리학과는 반도체 물리와 전기적 특성을 깊이 이해하며, 신뢰성 테스트와 고장 메커니즘 분석에 기여합니다. 수학과는 통계·데이터 분석·머신러닝에 강점이 있으며, 불량 예측 모델과 수율 최적화 알고리즘을 개발합니다.
핵심 역량으로는 첫째, 전기·전자 측정 기초가 필요합니다. 오실로스코프로 파형을 보고, 전압·전류를 측정하고, 타이밍 다이어그램을 읽을 수 있어야 합니다.
둘째, 프로그래밍 능력이 중요합니다. ATE 테스트 프로그램을 짜고, Python으로 데이터를 분석하고, 자동화 스크립트를 작성합니다.
셋째, 통계와 데이터 분석입니다. 수백만 개 칩의 테스트 결과에서 불량 패턴을 찾아내고, 수율을 높이는 방법을 제시합니다.
넷째, 문제 해결 능력입니다. “왜 이 칩은 고온에서만 불량일까?” “왜 웨이퍼 가장자리에서 불량률이 높을까?”를 끝까지 파고듭니다.
다섯째, 협업 능력입니다. 공정팀, 설계팀, 패키징팀, FA팀과 끊임없이 소통하며 불량 원인을 규명합니다.
커리어 경로와 성장 가능성
반도체 테스트 엔지니어의 커리어는 신입(1-3년) → 중급(3-7년) → 시니어(7년 이상) → 테스트 리드/Principal Engineer 순으로 성장합니다.
신입 테스트 엔지니어는 기존 테스트 프로그램을 학습하고, ATE 장비 운용을 배우며, 테스트 결과 데이터를 분석합니다. 중급 엔지니어는 독자적으로 새로운 제품의 테스트 프로그램을 개발하고, 수율 향상 프로젝트를 주도하며, 신뢰성 테스트를 설계합니다. 시니어 엔지니어는 테스트 전략을 수립하고, 차세대 테스트 기술(예: 고속 인터페이스, AI 칩 테스트)을 연구하며, 팀을 리딩합니다. Principal Engineer는 전사 테스트 표준을 수립하고, 글로벌 고객사(Apple, NVIDIA)와 협업하며, 테스트 로드맵을 구축합니다.
테스트 경험은 다양한 방향으로 전환 가능합니다. 품질 관리(QA) 팀으로 이동해 제품 품질 전반을 관리하거나, 제품 기획팀으로 이동해 테스트 비용과 일정을 고려한 제품 로드맵을 수립할 수 있습니다. 또한 ATE 장비 제조사(Teradyne, Advantest)로 이직해 애플리케이션 엔지니어가 되거나, FAB 장비 회사로 이동해 공정 장비와 테스트 장비의 통합을 담당할 수도 있습니다.
