반도체 기업, 그 안에는 수십 가지 직군이 존재한다
반도체 산업이 뜨겁습니다. 삼성전자와 SK하이닉스는 2026년 상반기 최대 규모 신입 공채를 진행했고, 글로벌 기업들은 첨단 공정 기술 확보에 사활을 걸고 있습니다. 하지만 많은 학생과 학부모는 막연하게 “반도체 회사에 취업하고 싶다”고 말할 뿐, 그 안에서 실제로 어떤 일이 벌어지는지 구체적으로 알지 못합니다.
반도체 기업에는 설계, 공정, 소자, 패키징, 테스트, 장비, 품질관리 등 수십 가지 전문 직군이 존재합니다. 같은 회사에 입사하더라도 어떤 직군을 선택하느냐에 따라 하는 일, 필요한 역량, 커리어 경로가 완전히 달라집니다. 오늘은 그 중에서도 설계된 회로를 실제 웨이퍼 위에 구현하는 공정 직군을 깊이 있게 들여다봅니다.

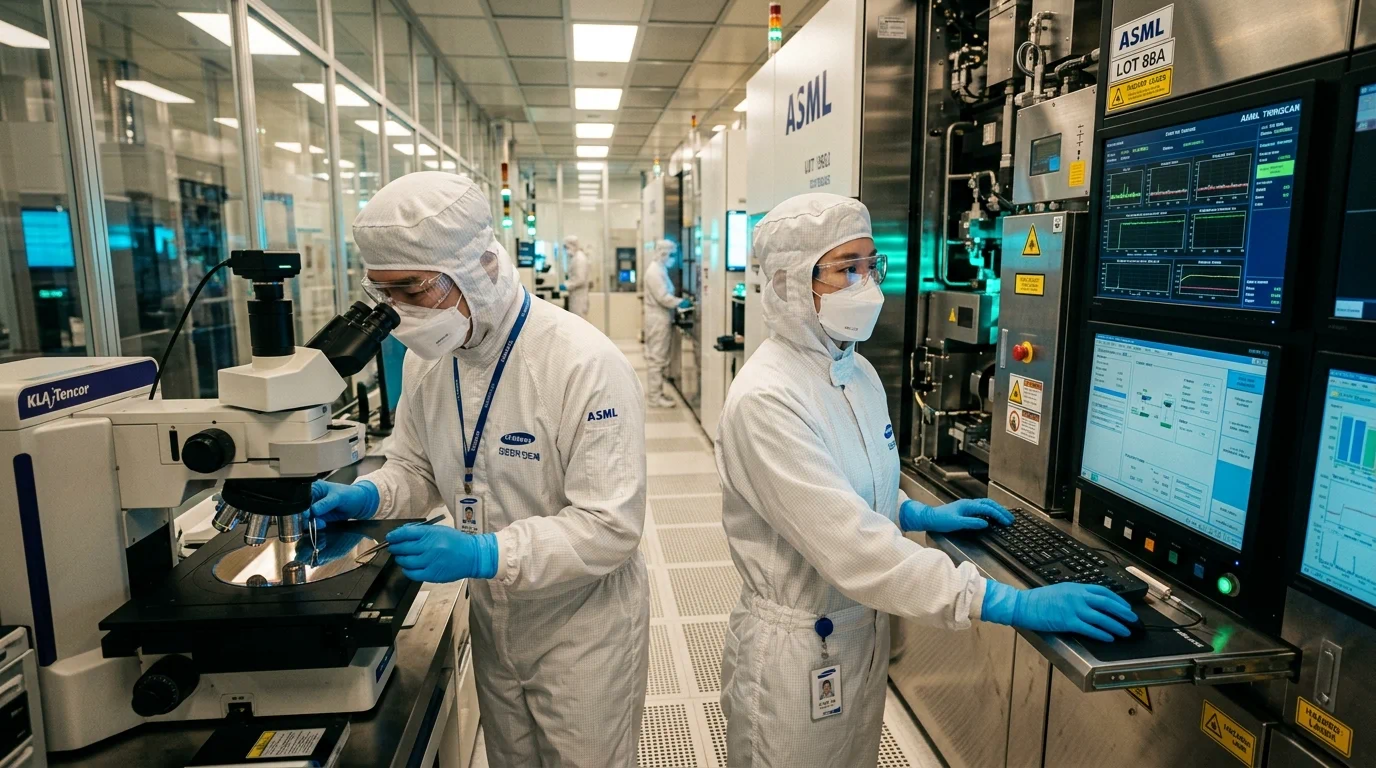

반도체 공정 엔지니어 – 웨이퍼 위에 회로를 새기는 사람들
반도체 공정 엔지니어는 설계팀이 만든 회로 도면을 실제 실리콘 웨이퍼 위에 구현하는 사람들입니다. 건축으로 비유하면 설계사가 그린 도면을 바탕으로 실제 건물을 짓는 시공 전문가에 해당합니다. 300mm 실리콘 웨이퍼 위에 수백 개의 공정 단계를 거쳐 미세한 회로 패턴을 형성하고, 각 단계마다 수율과 품질을 관리하는 것이 이들의 역할입니다.
공정 직무는 반도체 제조의 핵심입니다. 아무리 뛰어난 설계라도 공정이 안정적으로 구현되지 않으면 제품이 나올 수 없습니다. 미세한 공정 조건 차이가 수율을 좌우하고, 하나의 장비 이상이 수백억 원의 손실로 이어질 수 있습니다. 그만큼 정밀하고, 책임감이 크며, 문제 해결 능력이 필요한 직무입니다.

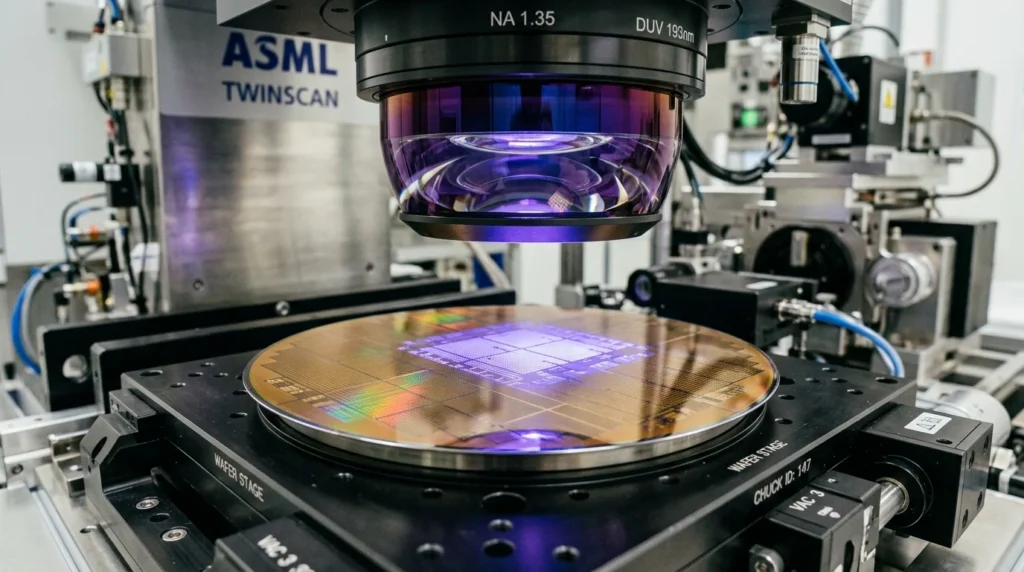

위치한 실리콘 웨이퍼. 실제 공정은 완전히 밀폐된
챔버 안에서 자동화로 진행
반도체 공정 엔지니어 공정 직무의 주요 분야
반도체 공정은 크게 포토공정, 식각공정, 박막공정, 이온주입공정, 세정공정으로 나뉩니다. 각 분야는 서로 다른 물리·화학 원리를 활용하며, 긴밀하게 협업합니다.
포토공정은 웨이퍼 위에 회로 패턴을 그리는 과정입니다. 감광제를 코팅한 웨이퍼에 마스크를 통해 빛을 조사하면, 설계된 회로 정보가 웨이퍼 표면에 전사됩니다. SK하이닉스 포토공정팀의 한 엔지니어는 “포토공정은 설계 부서와 가장 긴밀하게 협업하는 직무”라며 “설계한 회로 이미지 정보를 정확한 위치에 정확한 크기로 전달하는 것이 핵심”이라고 강조했습니다.
CD (Critical Dimension): 패턴의 크기를 의미하며, 나노미터 단위로 측정됩니다. 반도체 미세화는 이 CD를 얼마나 작게 만들 수 있느냐의 싸움입니다.
식각공정은 포토공정으로 형성된 패턴을 기준으로 불필요한 부분을 제거하는 과정입니다. 플라즈마나 화학 약품을 사용해 선택적으로 막을 깎아내며, 패턴 형상이 무너지지 않도록 세밀한 조건 제어가 필요합니다.
박막공정은 웨이퍼 표면에 얇은 막을 입히는 과정입니다. 전기적 특성을 부여하거나 절연 역할을 하는 막을 1마이크로미터 이하의 두께로 균일하게 증착합니다. SK하이닉스 Thinfilm기술담당은 PVD와 CVD 두 가지 방식을 사용하며, 박막의 균일도에 따라 이후 공정의 정밀도가 좌우된다고 설명합니다.
PVD (Physical Vapor Deposition): 금속판에 물리적 반응을 일으켜 금속 물질을 이온 상태로 웨이퍼에 입히는 기술입니다. 주로 금속막 증착에 사용됩니다.
CVD (Chemical Vapor Deposition): 기체에 열 또는 플라즈마를 가해 화학반응을 유도한 뒤 웨이퍼에 증착하는 기술입니다. 주로 절연막 증착에 사용됩니다.
이온주입공정은 웨이퍼에 이온을 주입하거나 고온에서 확산시켜 전기적 특성을 부여하는 과정입니다. 이 공정을 통해 반도체가 전류를 제어할 수 있는 기능을 갖추게 됩니다.
세정공정은 각 공정 사이사이에 웨이퍼 표면의 이물질을 제거하거나 표면을 평탄하게 만드는 과정입니다. 작은 입자나 오염이 수율에 영향을 줄 수 있기 때문에 매우 중요한 단계입니다.
실제 업무 하루는 어떻게 흘러가는가

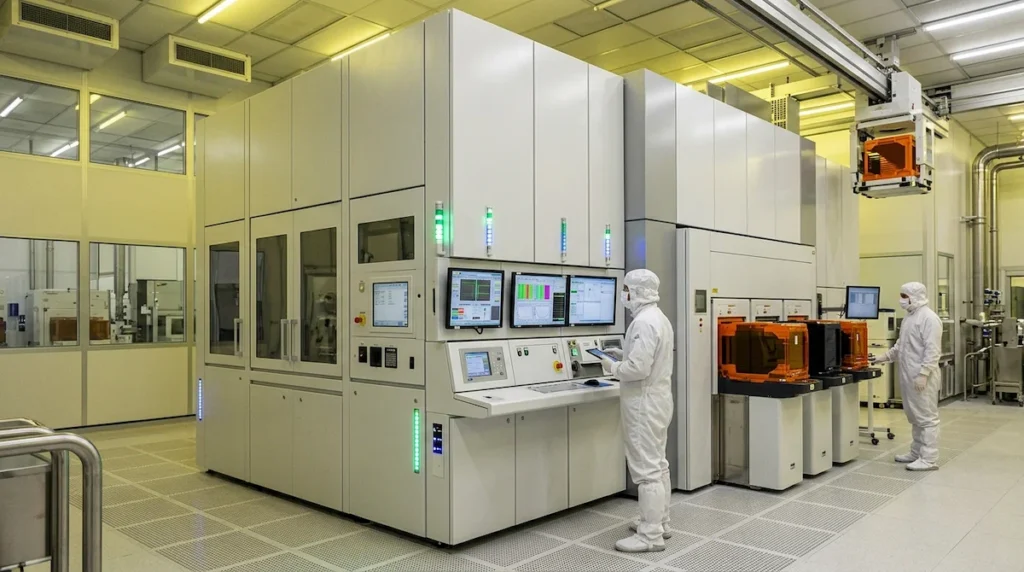

SK하이닉스 청주 FAB M11 CVD기술팀의 한 공정 엔지니어는 오전에 전날 밤 장비에서 생산된 웨이퍼의 결과 데이터를 확인하며 하루를 시작합니다. 박막 두께, 균일도, 굴절률 등의 수치를 분석하고, 이상 징후가 발견되면 즉시 유관 부서와 협의합니다. 오전 중반에는 클린룸에 입실해 장비 상태를 직접 점검하고, 새로운 레시피를 테스트합니다. 점심 식사 후에는 설계팀, 소자팀과 협업 미팅을 진행하며 차세대 제품의 공정 조건을 논의합니다. 오후에는 장비 PM 계획을 수립하고, 불량 데이터를 분석해 재발 방지를 위한 인터록을 구현합니다. 저녁에는 다음 날 양산 계획에 맞춰 장비 셋업을 확인하고 퇴근합니다.
인터록 (Interlock): 장비나 공정에서 특정 조건이 충족되지 않으면 자동으로 작업이 중단되도록 하는 안전장치입니다. 불량을 사전에 방지하는 핵심 기능입니다.
이 과정에서 작은 조건 변화 하나가 전체 수율을 좌우할 수 있습니다. SK하이닉스 PVD기술팀의 한 TL은 “생산량 문제와 품질 문제가 상충할 때 가장 큰 어려움을 느낀다”며 “타 FAB의 백업 평가와 생산량 증대 실험을 통해 생산량을 늘리고, 데이터를 꼼꼼히 관리해 품질 문제가 발생하지 않게 노력하고 있다”고 말했습니다.
반도체 공정 엔지니어 필요한 역량과 기술 스택
공정 엔지니어에게 가장 먼저 요구되는 것은 물리·화학·재료공학에 대한 기초 이해입니다. 플라즈마가 어떻게 작동하는지, 박막이 어떻게 증착되는지, 이온이 어떻게 확산하는지를 정확히 알아야 공정을 제대로 관리할 수 있습니다. 이를 위해 반도체공학, 전자공학, 화학공학, 재료공학, 물리학, 화학 전공자가 주로 이 직무에 진입합니다.
기술적으로는 반도체 장비의 작동 원리를 이해하고, 공정 데이터를 분석할 수 있는 역량이 필요합니다. 최근에는 빅데이터 분석 툴과 통계적 공정 관리 기법을 활용하는 능력도 중요해지고 있습니다. SK하이닉스는 자체 빅데이터 분석 시스템을 구축해 공정 이상을 실시간으로 감지하고 있습니다.
하지만 기술 스택보다 더 중요한 것은 꼼꼼함과 책임감입니다. 장비 알람을 놓치거나 공정 조건을 잘못 설정하면 수백만 원 상당의 웨이퍼가 불량으로 처리됩니다. 또한 유관 부서와의 긴밀한 협업이 필수이기 때문에, 다른 사람과 원활하게 소통할 수 있는 능력도 중요합니다.
주요 기업과 최신 동향
국내에서 반도체 공정 엔지니어를 가장 많이 채용하는 기업은 삼성전자와 SK하이닉스입니다. 삼성전자는 2026년 상반기 DS부문 신입 채용에서 반도체공정설계, 반도체공정기술 직무를 대규모로 선발했으며, 평택·화성·이천 사업장에서 근무합니다. SK하이닉스는 이천과 용인, 청주 FAB에서 공정 엔지니어를 지속적으로 채용하고 있으며, DRAM과 NAND 제조 라인을 중심으로 운영됩니다.
해외 기업으로는 TSMC, 인텔, 마이크론이 대표적입니다. TSMC는 2026년 현재 3나노 공정을 양산하고 있으며, 2나노 공정 개발을 위해 포토·식각·박막 엔지니어를 대규모로 채용하고 있습니다. 인텔은 미국 오하이오주에 새로운 FAB을 건설하며 공정 인력을 확충하고 있습니다.
2026년 반도체 공정 기술의 가장 큰 화두는 EUV 리소그래피와 GAA 트랜지스터입니다. 한국반도체공학회가 발표한 「반도체 기술 로드맵 2026」에 따르면, 로직 소자는 2025년 2nm급 GAA 소자에서 2040년 0.2nm급 CFET 소자로 발전할 것으로 예측됩니다. DRAM은 2025년 11nm급이 상용화되었고, 2040년에는 최소 반선폭이 6nm까지 작아질 것으로 보입니다. 플래시 메모리는 2025년 321단 양산을 시작했으며, 2031년에는 1,000단 양산이 예측됩니다.
EUV 리소그래피 (Extreme Ultraviolet Lithography): 극자외선을 사용하는 초정밀 노광 기술입니다. 기존 ArF 방식보다 파장이 짧아 더 미세한 회로 패턴을 그릴 수 있습니다.
GAA 트랜지스터 (Gate-All-Around Transistor): 게이트가 채널을 사방에서 감싸는 구조의 트랜지스터입니다. 기존 FinFET보다 전류 제어 능력이 뛰어나 전력 소모를 줄이고 성능을 높일 수 있습니다.
CFET (Complementary FET): N형과 P형 트랜지스터를 수직으로 쌓은 구조입니다. 칩 면적을 획기적으로 줄일 수 있는 차세대 소자 구조입니다.
반선폭: 반도체 회로 패턴의 가장 작은 선 폭을 의미합니다. 반선폭이 작을수록 더 미세한 회로를 만들 수 있고, 같은 면적에 더 많은 트랜지스터를 집적할 수 있습니다.

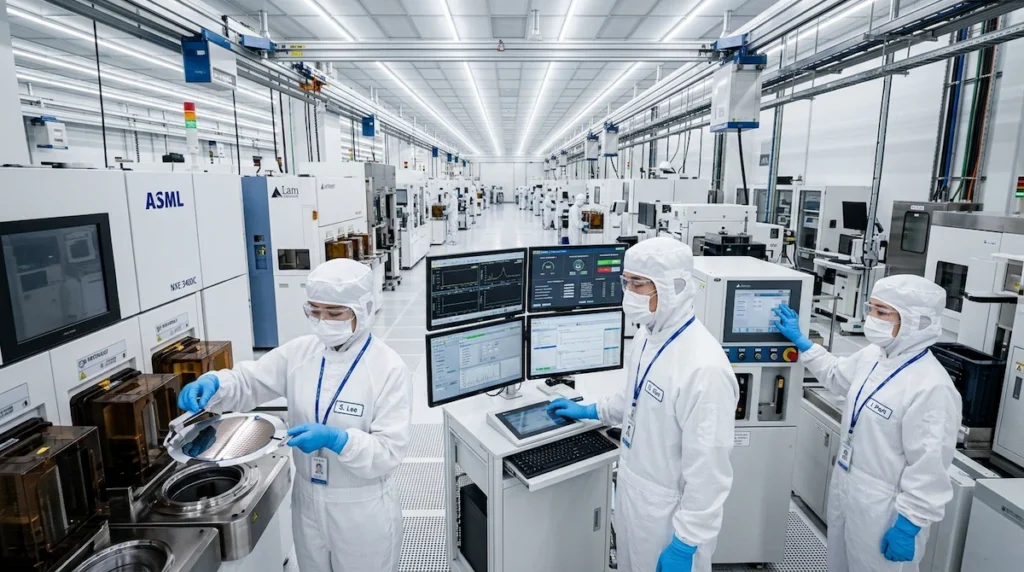

FAB 내 근무 환경의 특징
공정 엔지니어는 대부분 FAB(클린룸)에서 근무합니다. FAB는 미세 먼지도 철저히 차단된 공간으로, 방진복·장갑·마스크·모자를 착용하고, 출입 전 에어샤워를 거쳐 먼지를 제거해야 합니다. 24시간 가동되기 때문에 2교대 또는 3교대 근무가 일반적이며, 주간과 야간으로 근무 시간이 바뀝니다.
장비를 조작하거나 점검하는 일이 많기 때문에 서서 일하거나 움직이는 시간이 많습니다. 창문이 없고 일정한 온도·습도가 유지되는 실내에서 장시간 근무하기 때문에, 답답함을 느끼는 사람도 있을 수 있습니다. 하지만 클린룸 공기는 병원 수술실보다 훨씬 깨끗하며, 최신 반도체 공장은 제대로 된 클린룸 인증과 설비를 갖추고 있습니다.
교대 근무의 장점은 야간 수당 및 교대 수당 등 추가 수당 혜택이 있다는 점입니다. 단점은 교대 근무로 인한 수면 패턴 불균형과 장시간 서서 일하는 근무 환경입니다.
커리어 경로와 성장 단계
반도체 공정 엔지니어의 커리어는 주니어, 시니어, 프린시펄의 세 단계로 나뉩니다. 주니어 엔지니어는 입사 후 3년 정도 선배 엔지니어의 지도 아래 기본 공정 업무를 배우며, 특정 장비의 운영과 데이터 분석을 담당합니다. 시니어 엔지니어는 7년 차 전후로, 독립적으로 공정을 최적화하고 주니어를 지도하는 역할을 맡습니다. 프린시펄 엔지니어는 12년 이상의 경력을 가진 전문가로, FAB 전체 공정을 책임지거나 차세대 공정 기술을 선도하는 역할을 수행합니다.
공정 엔지니어 출신은 이후 공정개발팀, 품질관리팀, 생산관리팀, 장비엔지니어로 전환하는 경우도 많습니다. 공정에 대한 깊은 이해가 있기 때문에 이러한 전환이 자연스럽고 성공적입니다.
공정 직무에 필요한 전공
반도체 공정 엔지니어가 되기 위해서는 반도체공학, 화학공학, 재료공학, 물리학, 화학, 전자공학 전공이 가장 직결됩니다. 화학공학은 박막 증착, 식각, 세정 등 화학 반응 기반 공정의 기초를 다룹니다. 재료공학은 반도체 소재의 특성과 물리적 변화를 이해하는 데 강점이 있습니다. 물리학은 플라즈마, 이온주입 등 물리적 공정 원리를 다룹니다. 화학은 화학 반응 메커니즘과 분석 기법을 다루며, 전자공학은 반도체 소자의 전기적 특성을 이해하는 데 유리합니다.
다만 전공만으로 모든 것이 결정되지는 않습니다. 학부 시절 반도체 공정 관련 수업을 듣고, 클린룸 실습 경험이 있거나, 반도체 공정 관련 프로젝트 경험이 실제 채용에서 훨씬 중요하게 평가됩니다. 삼성전자와 SK하이닉스는 신입 공정 엔지니어 채용 시 학교 성적보다 FAB 근무 가능 여부와 면접에서 드러나는 책임감·꼼꼼함을 더 중시하는 경향이 있습니다.
